Nu är alla celler och BMS ihopbyggt till ett fungerande batteri.

Igår blev jag till slut klar med batteriet! Först efter ytterligare en beställning av ringkabelskor (den här gången till de små trådarna till BMS:en), så kunde jag till slut bygga ihop alla celler och BMS till ett fullt fungerande batteri. I korta drag innebar det följande moment.

  • Packa upp, mäta och märka alla celler.
  • Klämma ringkabelskor + krympslang på alla BMS:ens ledningarna
  • Märka upp alla ledningarna B1 - B16 etc.
  • Seriekoppla alla celler och ansluta ledningarna till BMS:en.
  • Pressa på stora ringkabelskor på BMS:ens starkströmsledningar.

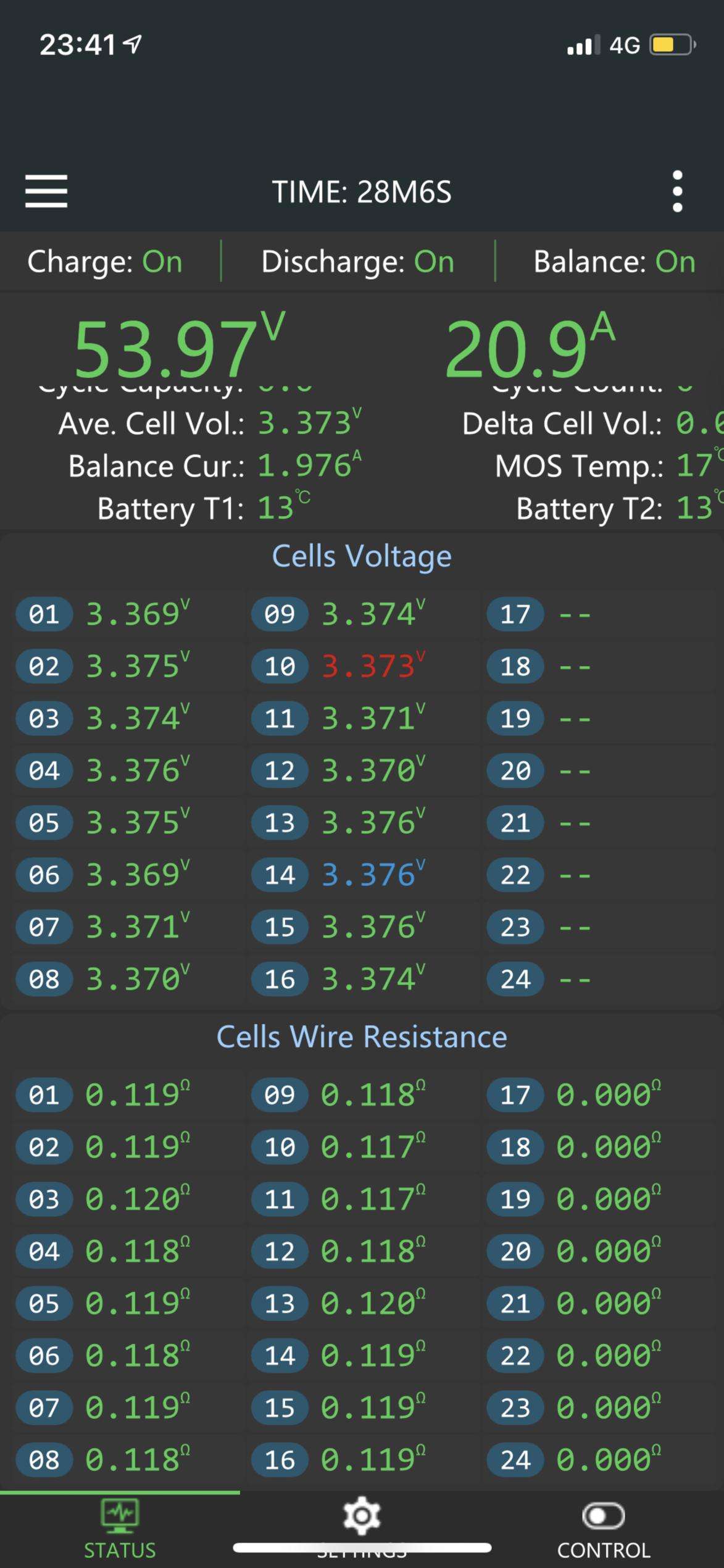

När väl hela batteriet var klart monterade jag huvudbrytare, huvudsäkring, mätshunt mellan batteri och ladd/växelriktare. Innan detta hade jag kopplat ihop 230V -sidan på ladd/växelriktaren, vilken består av 2-polig 16 A huvudsäkring, jordfelsbrytare (10 mA) och indikatorlampa. När allt var klart var det bara att slå på växelriktaren och börja att ladda upp batteriet. Tyvärr är uttaget i källarlokalen bara avsäkrat till 6 A, så efter att jag ställt in detta i laddaren, blir utgående ström till batteriet "bara" 20 A.
