Nytt skåp för ny elcentral - del 2

Trots att arbetet med den nya elcentralen påbörjades för länge sedan var det först denna sommar som den blev klar. Ibland kommer livet emellan, så att säga.

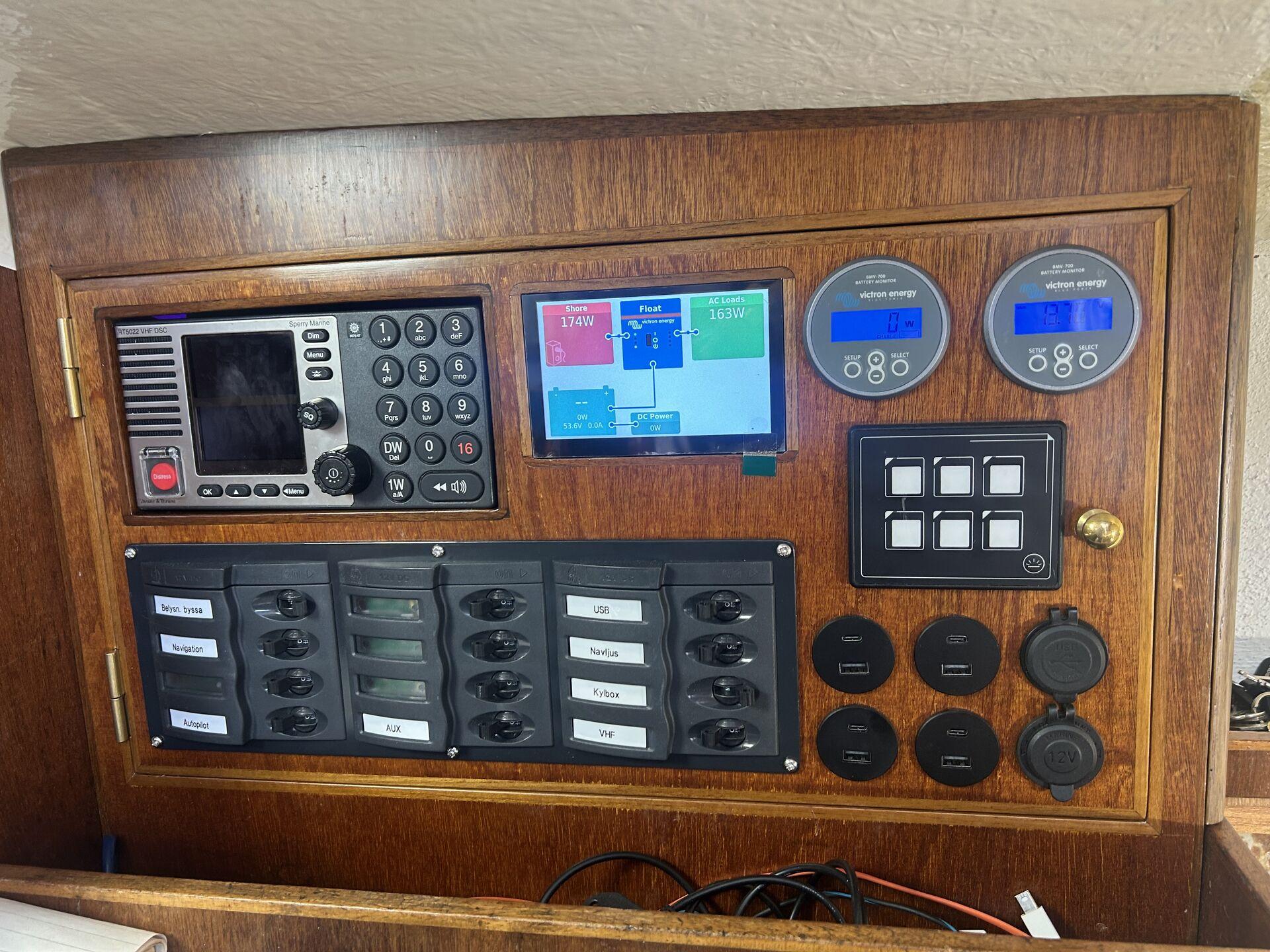

Med ramen och luckan redan kantade med teak var det dags att ta upp hål: ett stort för brytarpanelen, ett mellanstort för VHF-radion, ett mindre för en 5" pekskärm och en handfull runda för batterimätare och ladduttag. I och med att både VHF och pekskärmen monteras i liv med luckan behövde även dessa kantas med teak.

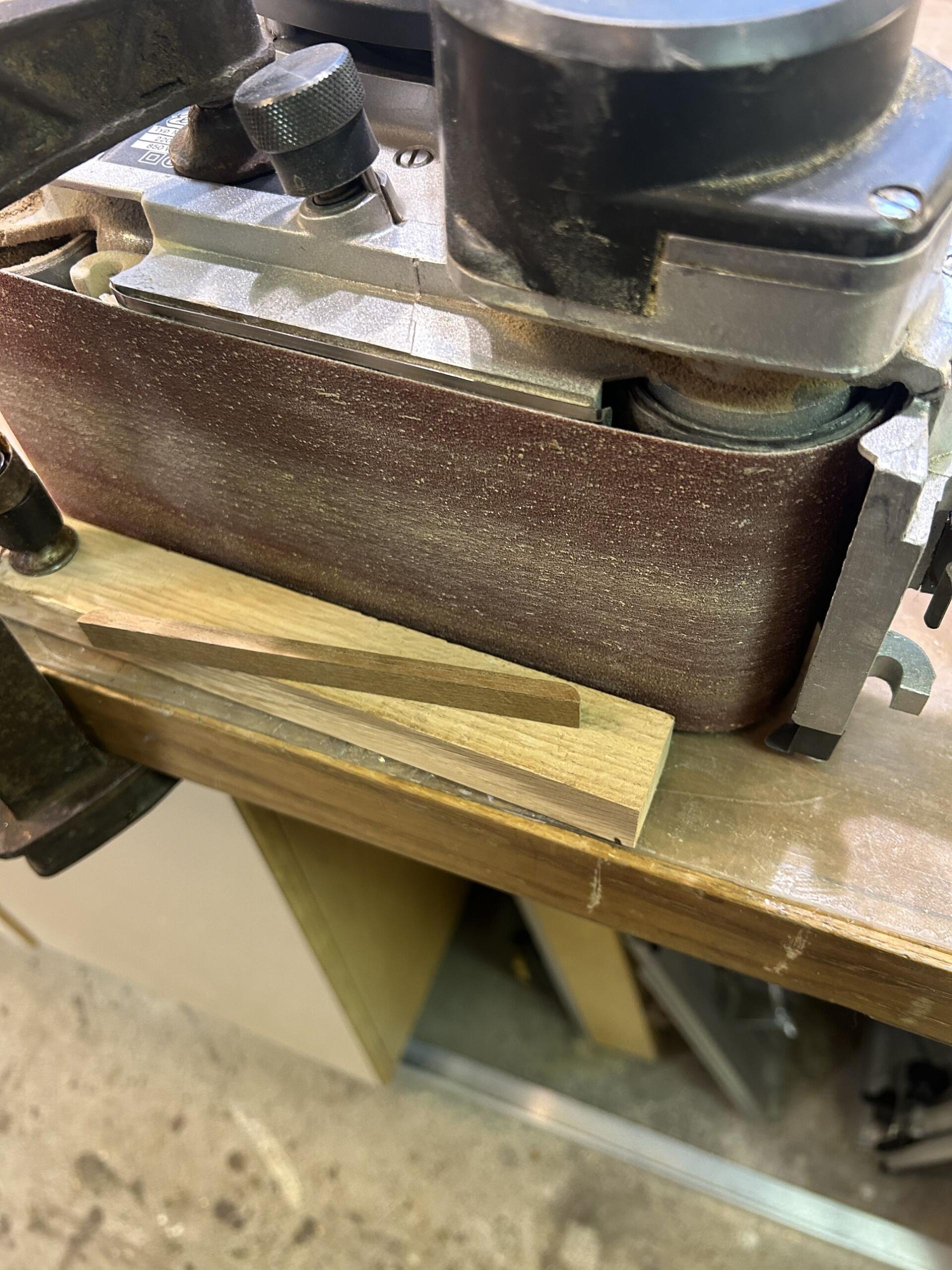

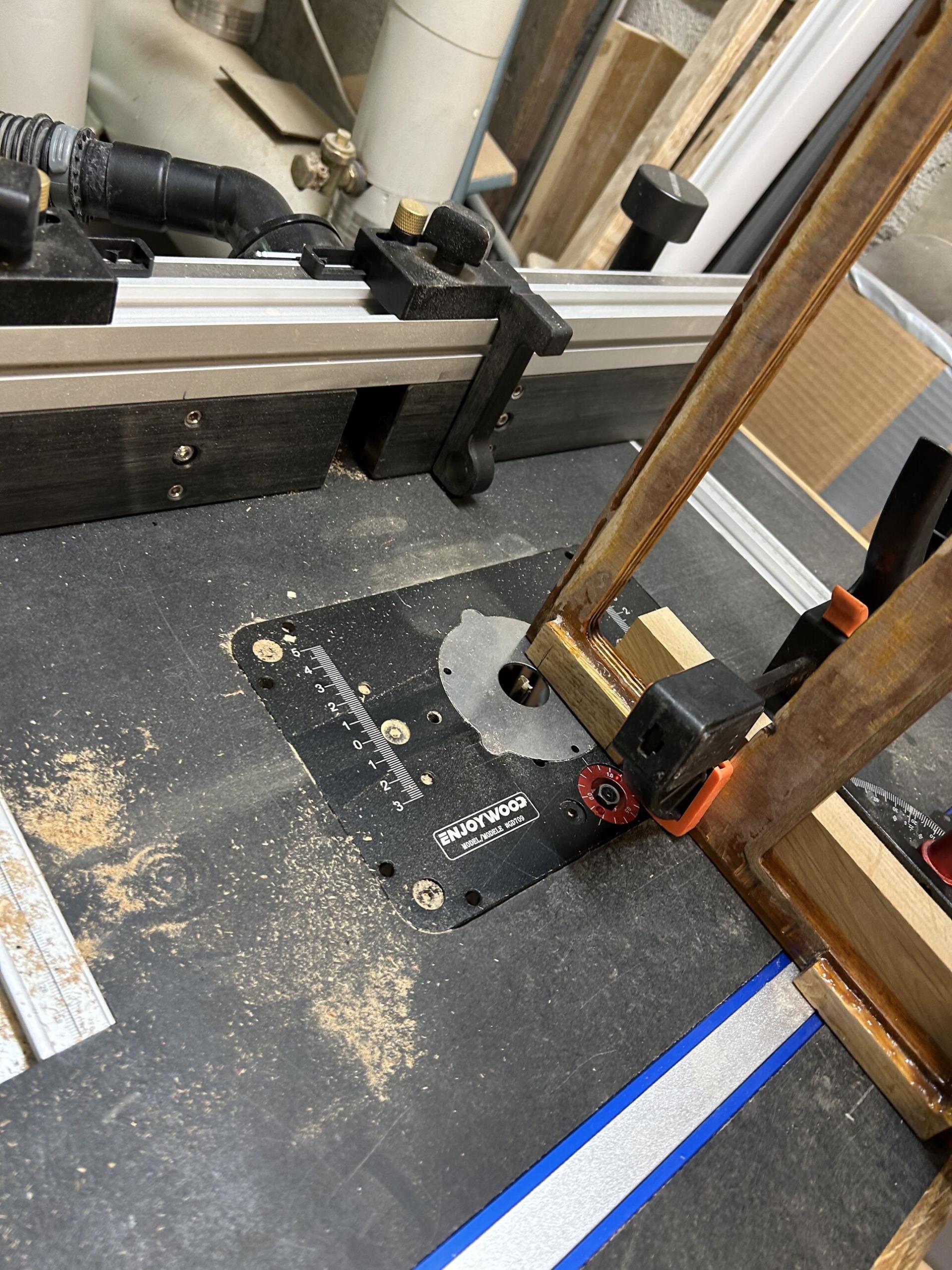

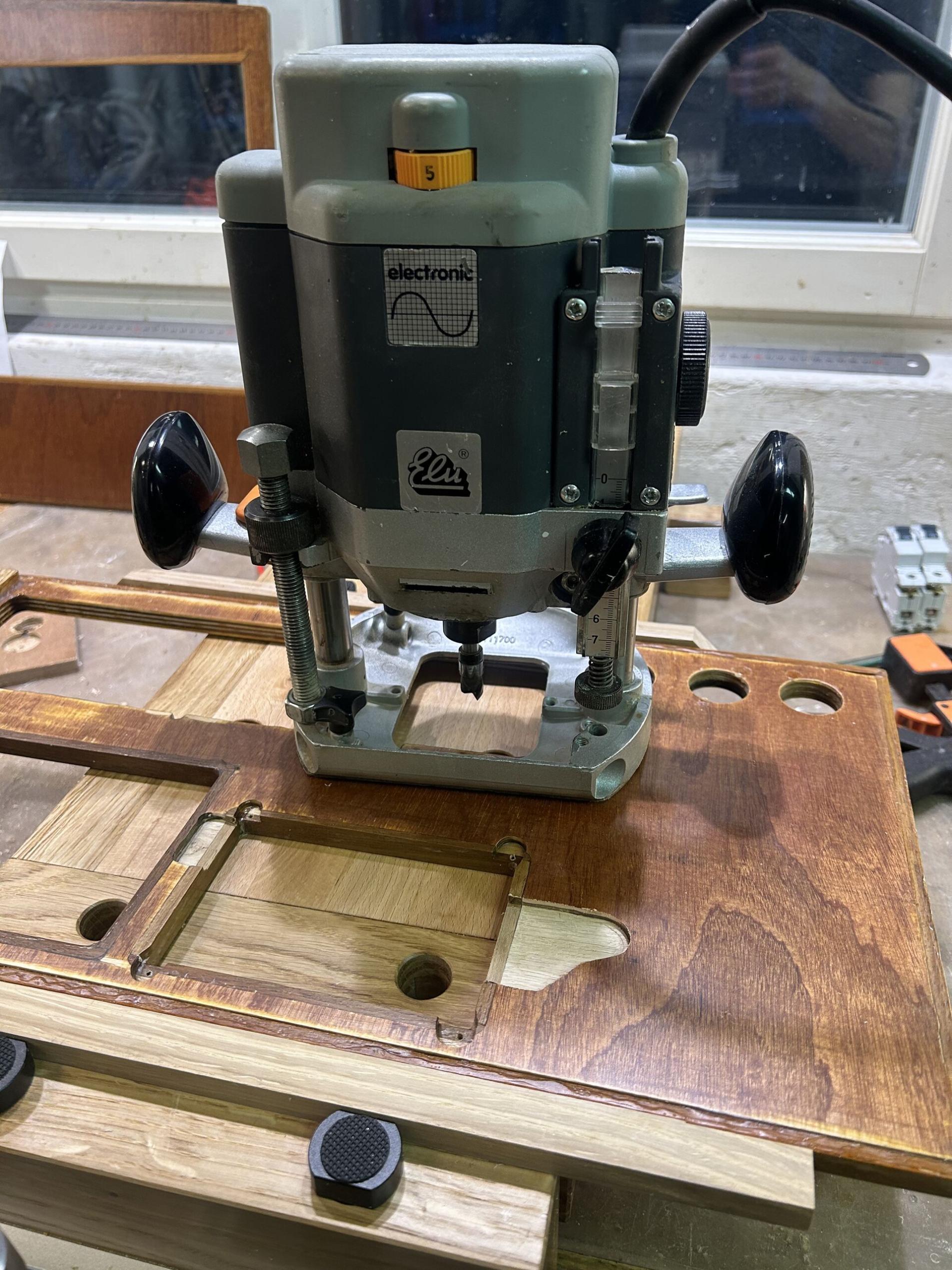

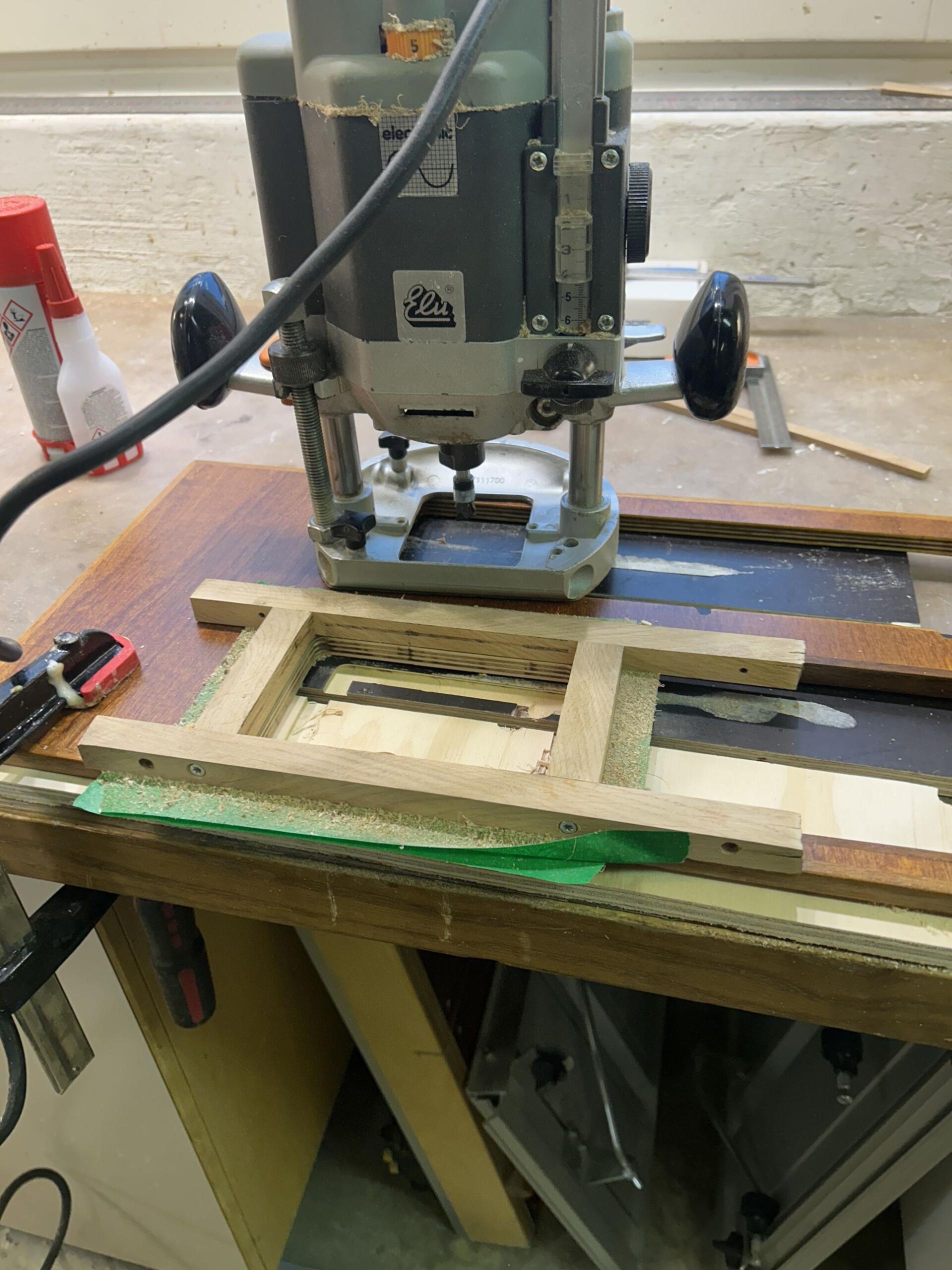

Först borrades ett hål stort nog för ett sticksågsblad och därefter sågades hålet upp strax innanför den ritade linjen. Med en mall och ett frässtål med kullager går det sedan enkelt att få till ett exakt hål med raka kanter i räta vinklar. Teaklisterna rundas av med bandslipen tills dess radie motsvarar frässtålet och de passar.

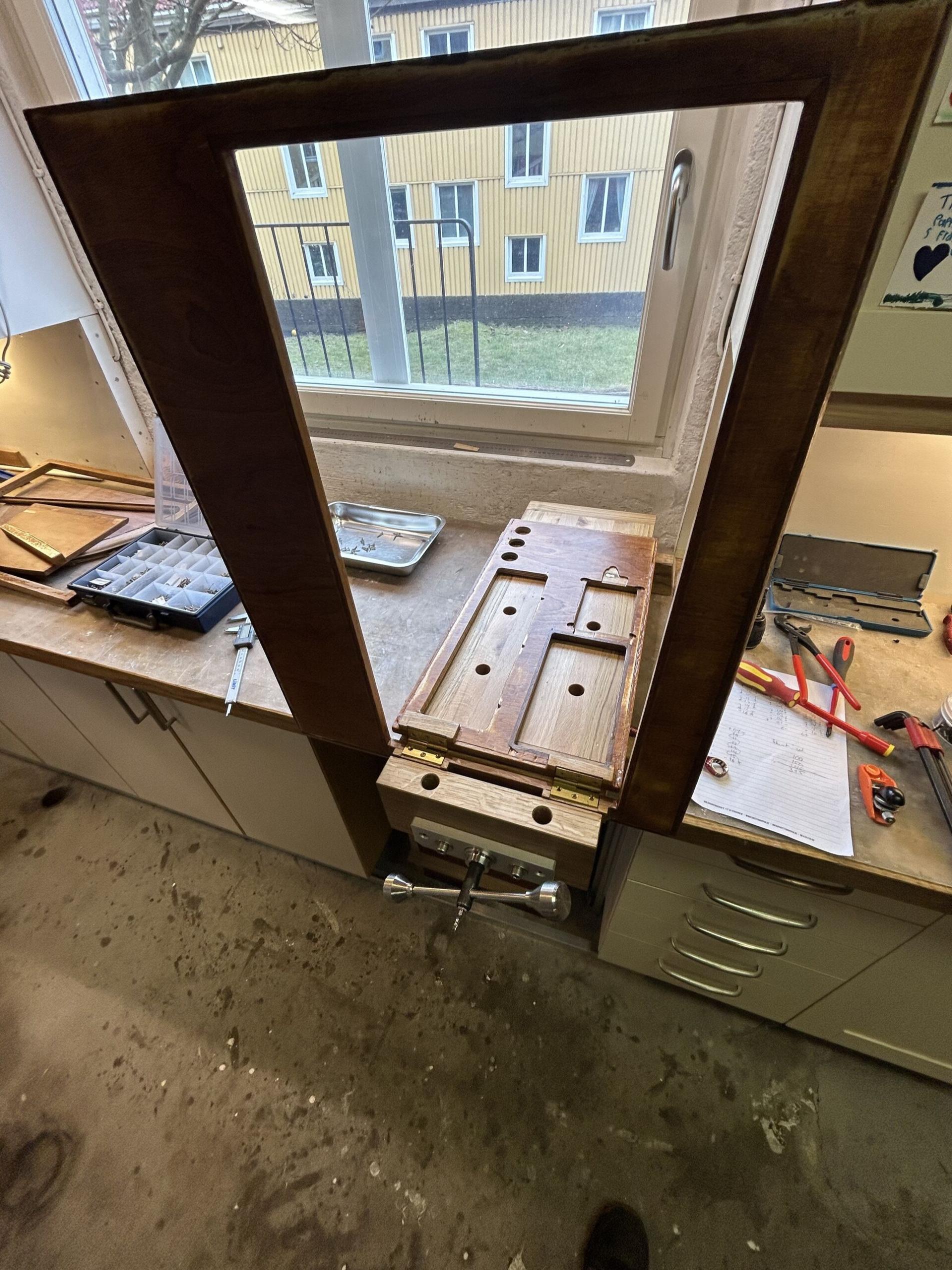

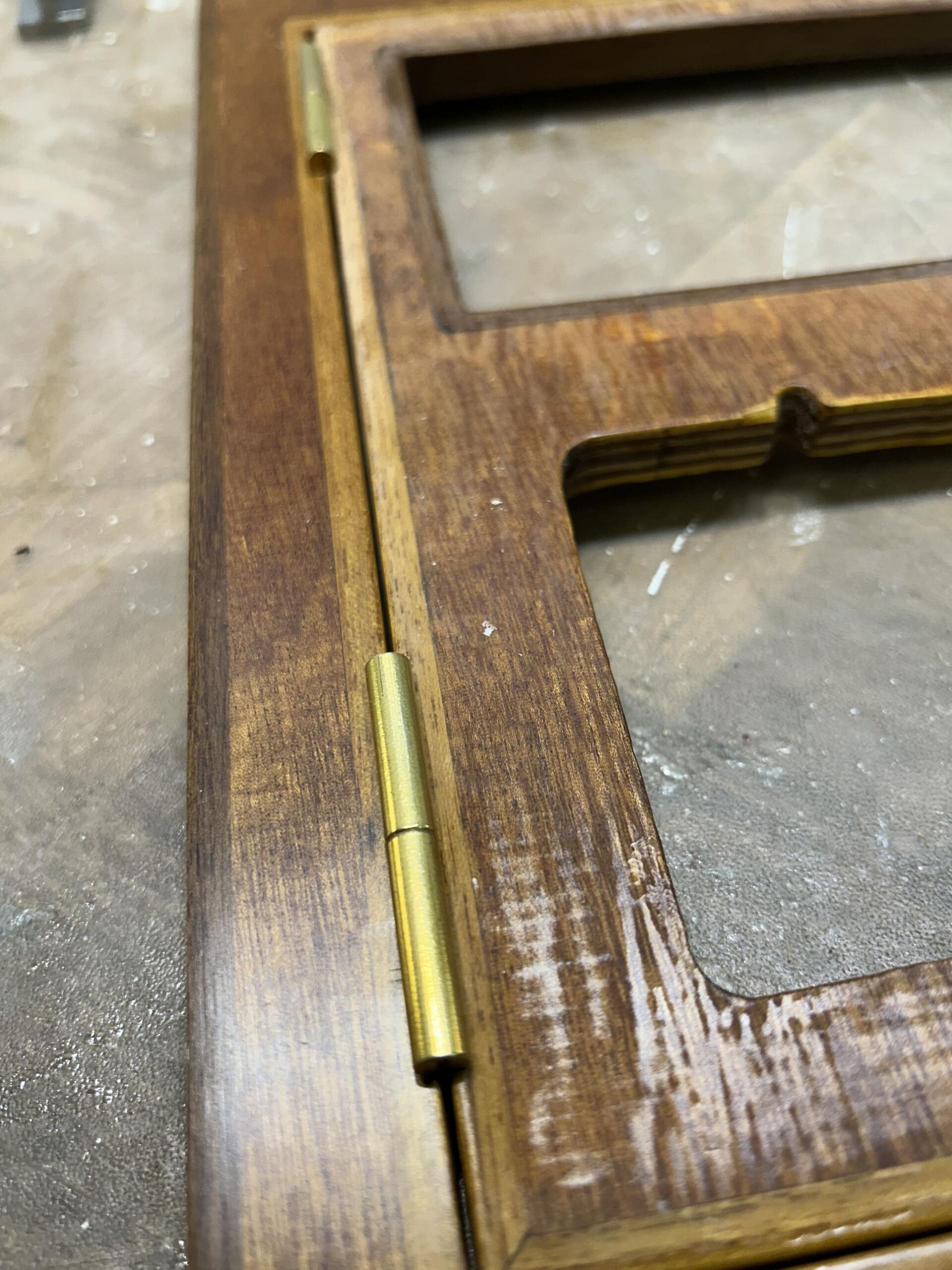

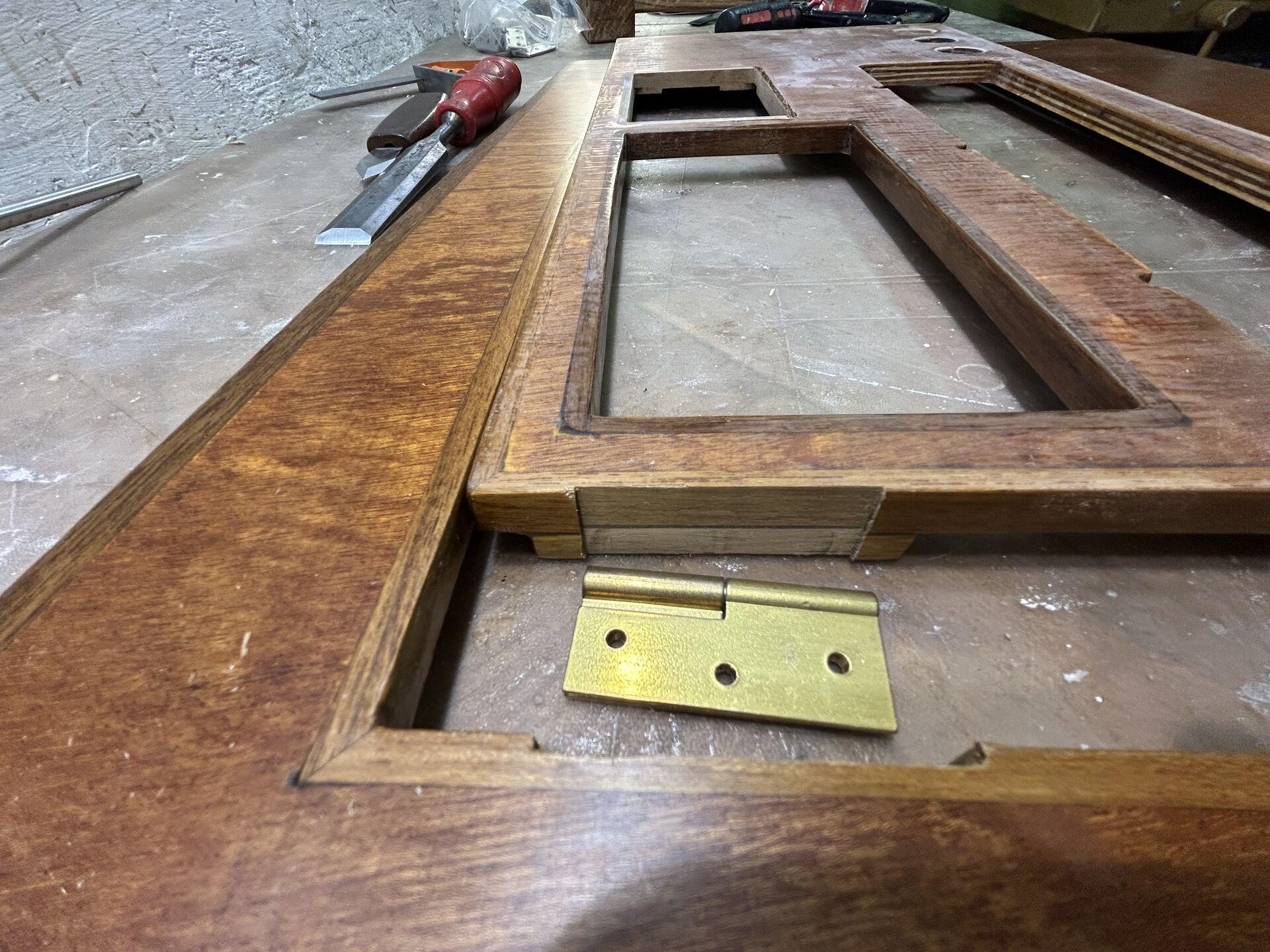

För att ge plats åt gångjärnen fick cirka 2 mm lämnas i ram och lucka. Luckan gick lätt att ställa på högkant och köra på fräsbordet, medan urtaget i ramen fick göras för hand med ritskniv och stämjärn.

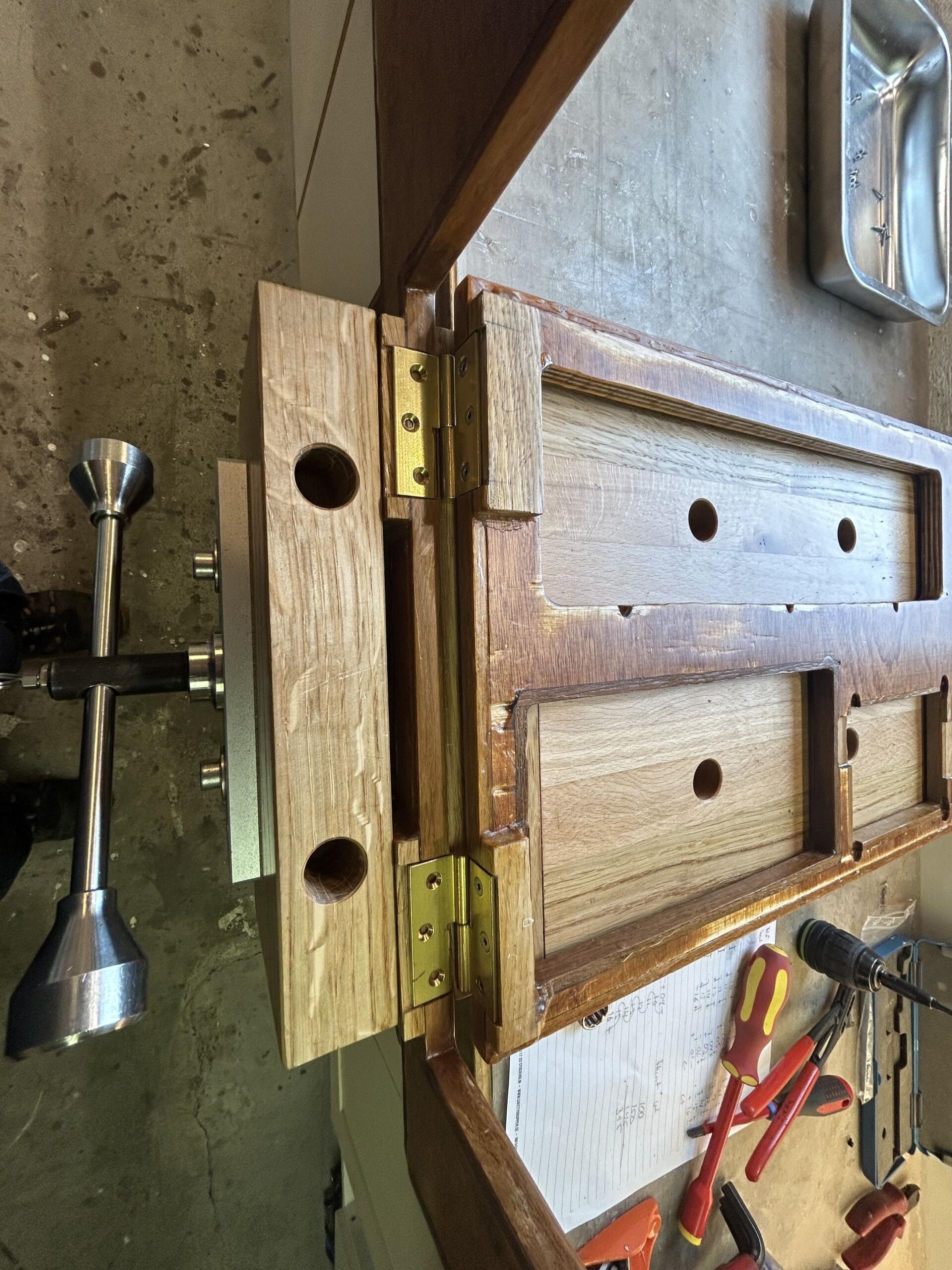

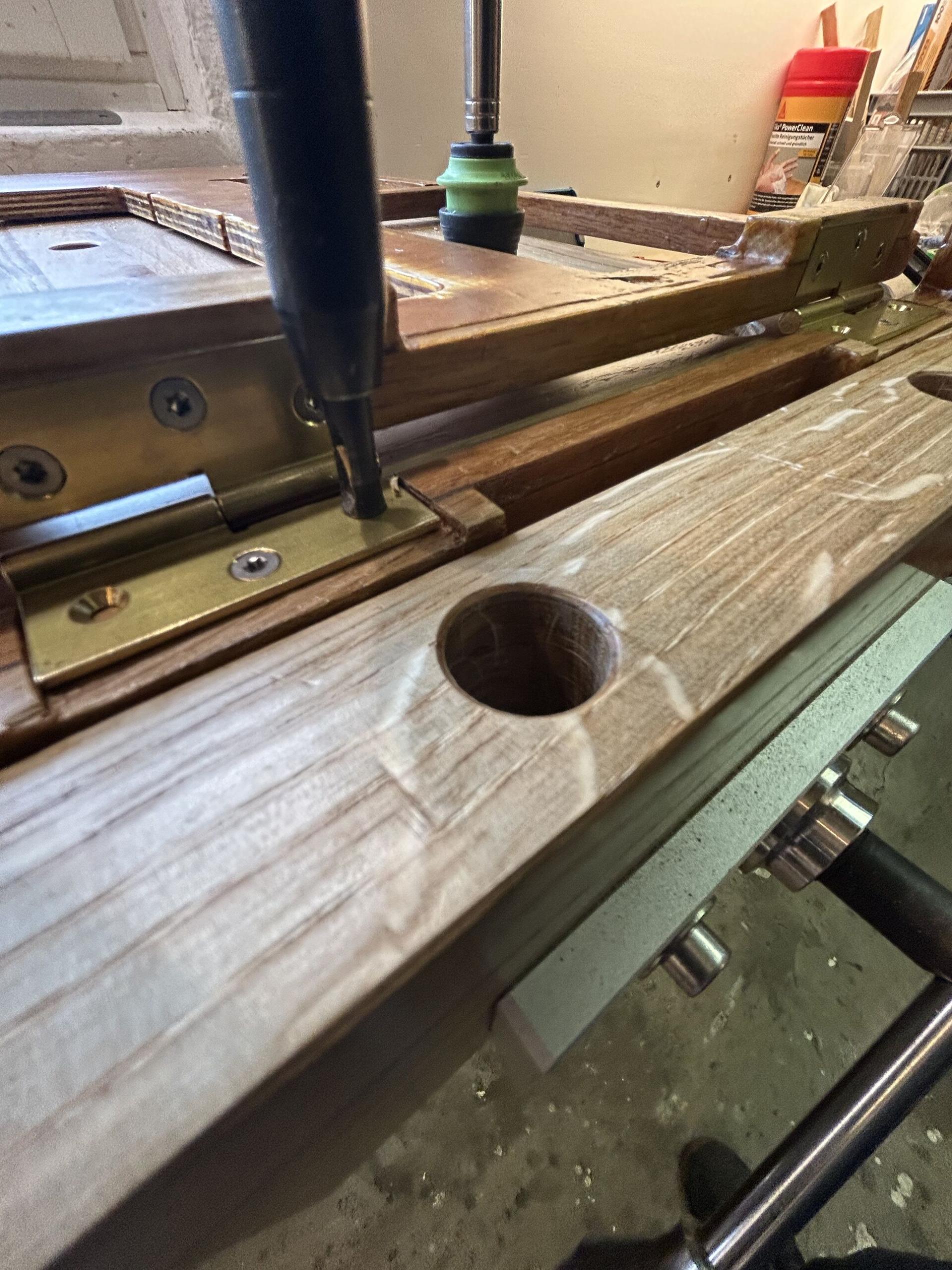

För att få luckan rakt i öppningen spände jag fast den i minihyvelbänken och förborrade med en självcentrerande borr (Vix-bit).

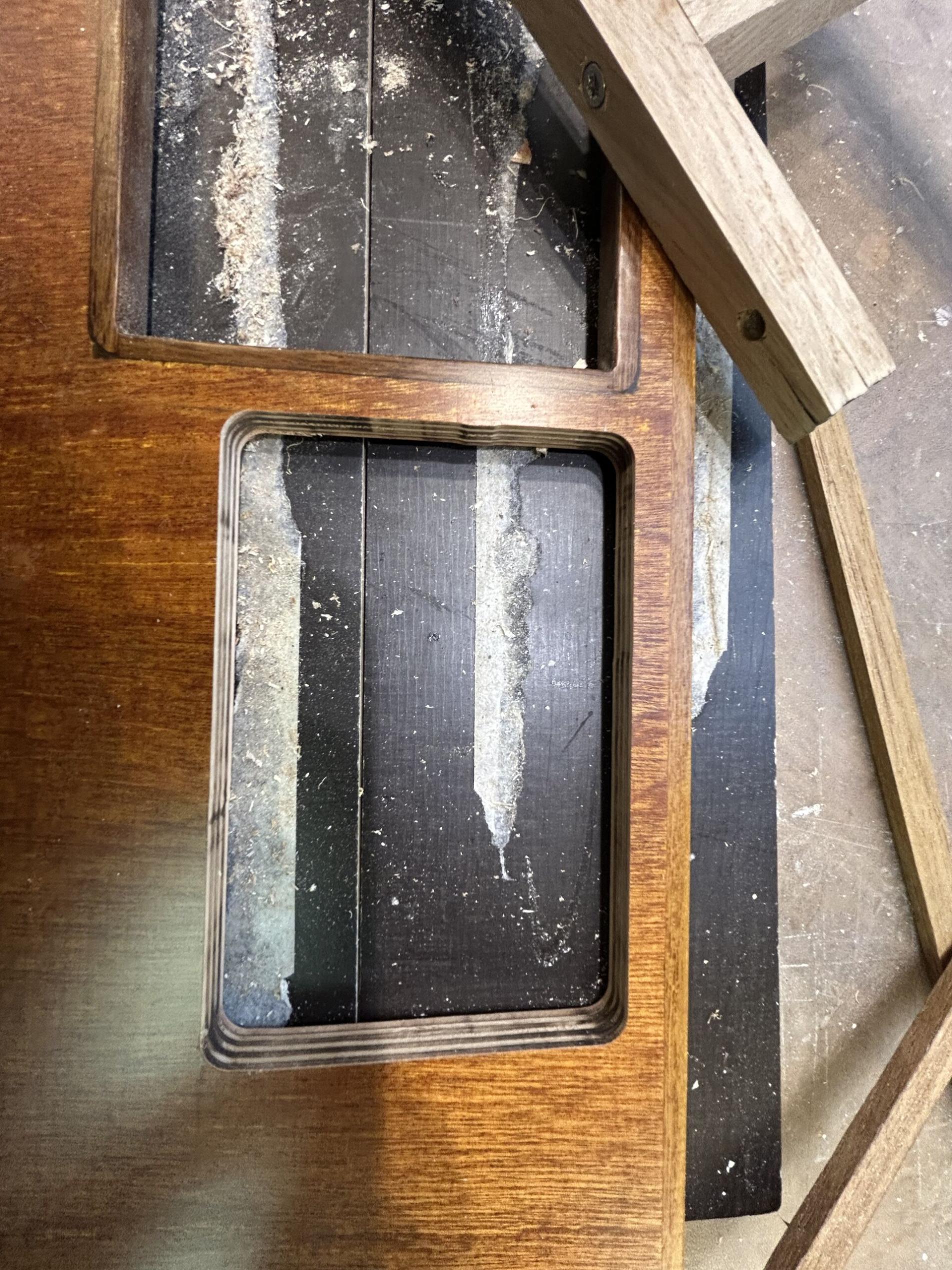

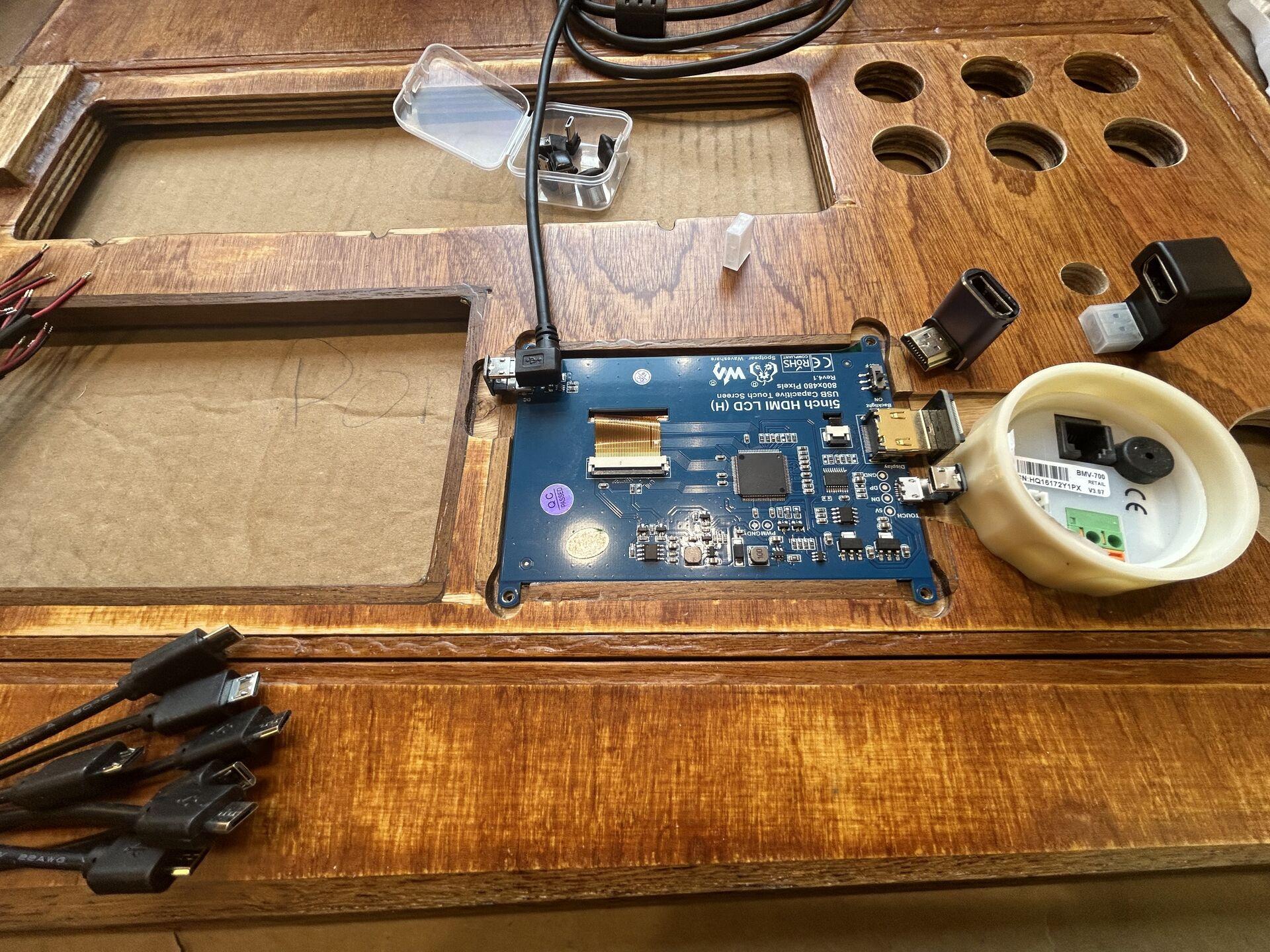

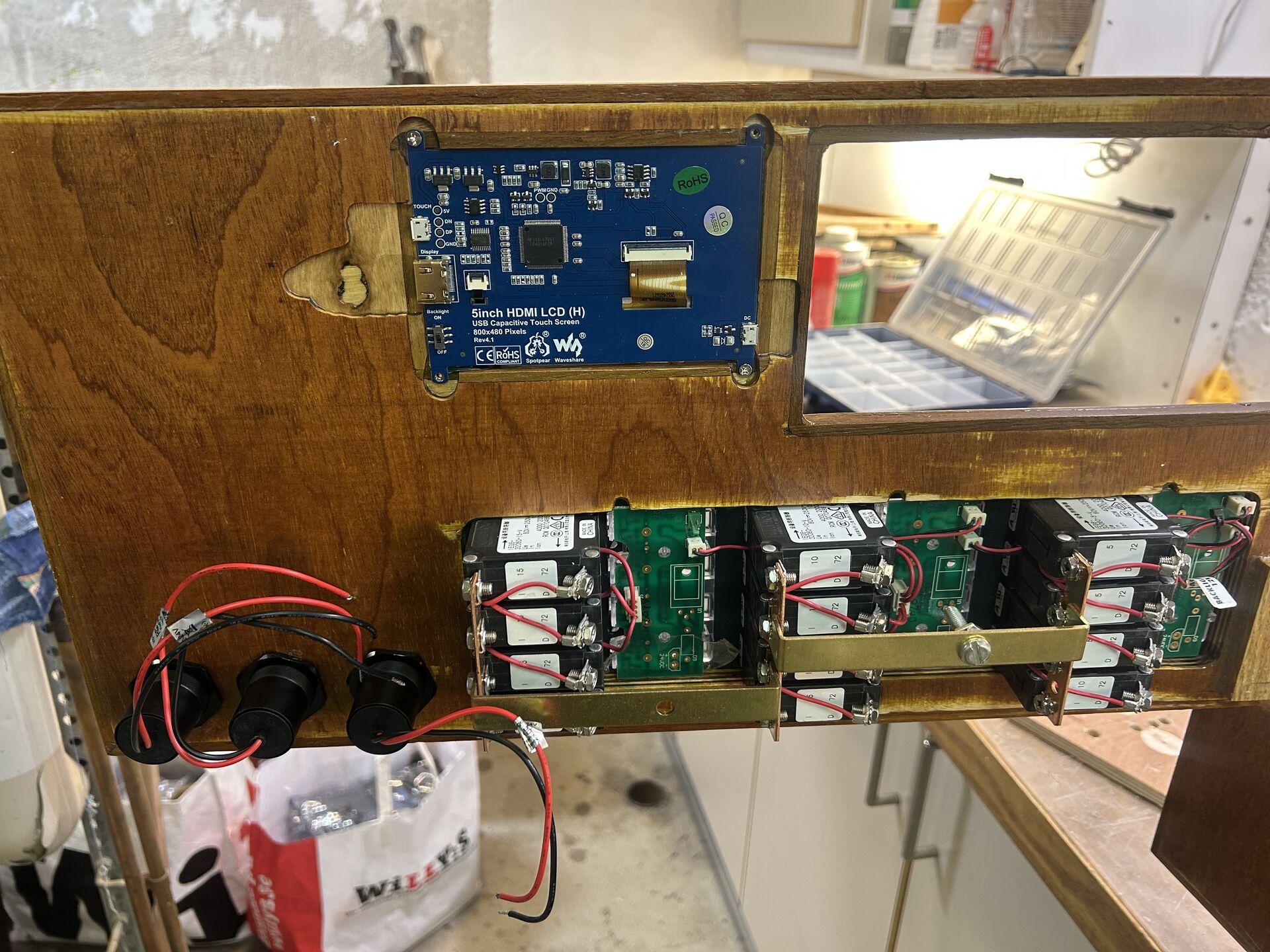

Monteringen av skärmen var en trixig historia som krävde många vändor till AliExpress för diverse vinklade kontakter. Dessa fick dessutom extra plats genom nedfrästa säten på baksidan.

För att ha en chans att kunna justera positionen på VHF-radion så att dess framsida livar med luckan, var jag tvungen att överge metallfästet och i stället komma på en egen lösning.

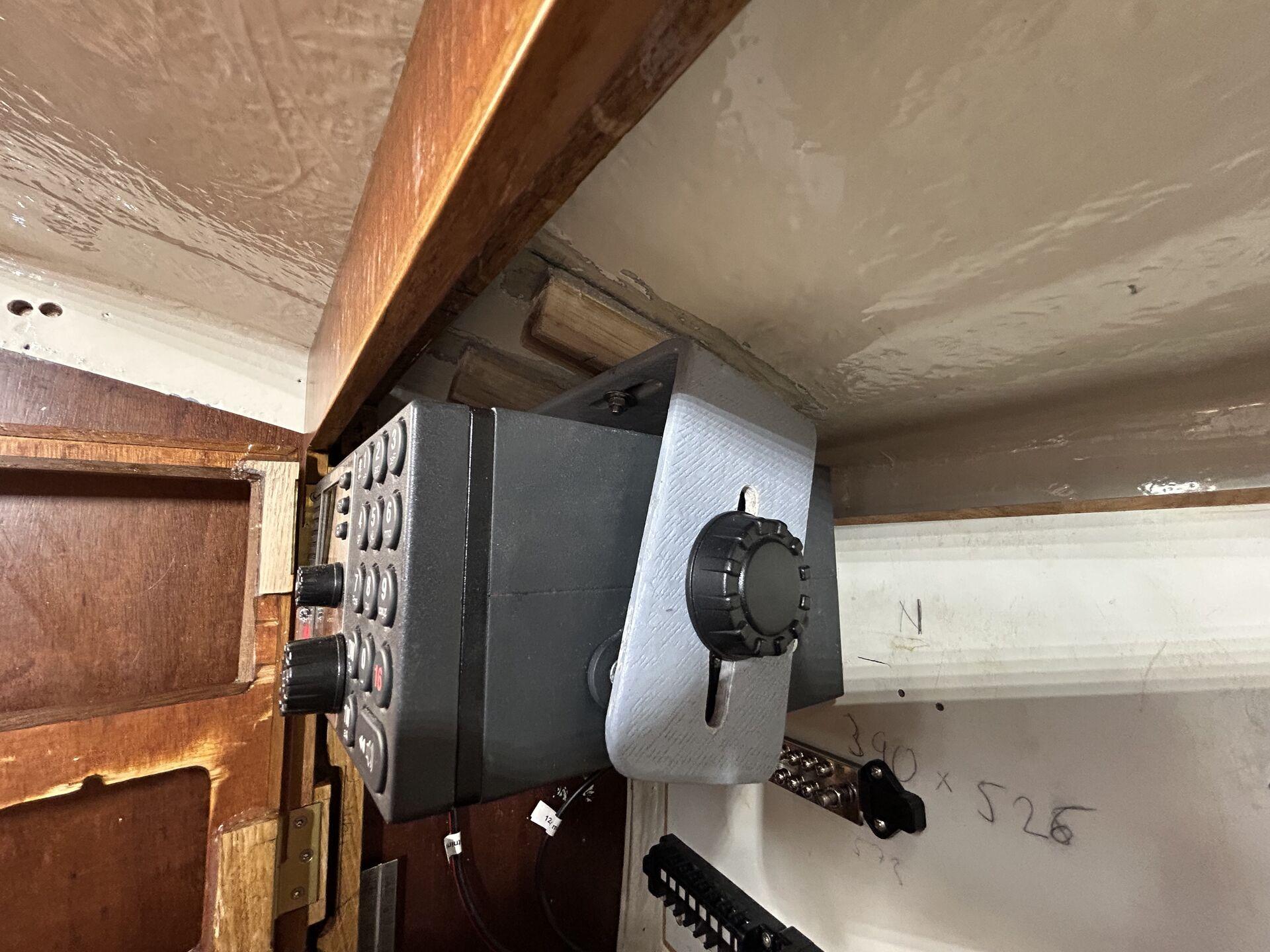

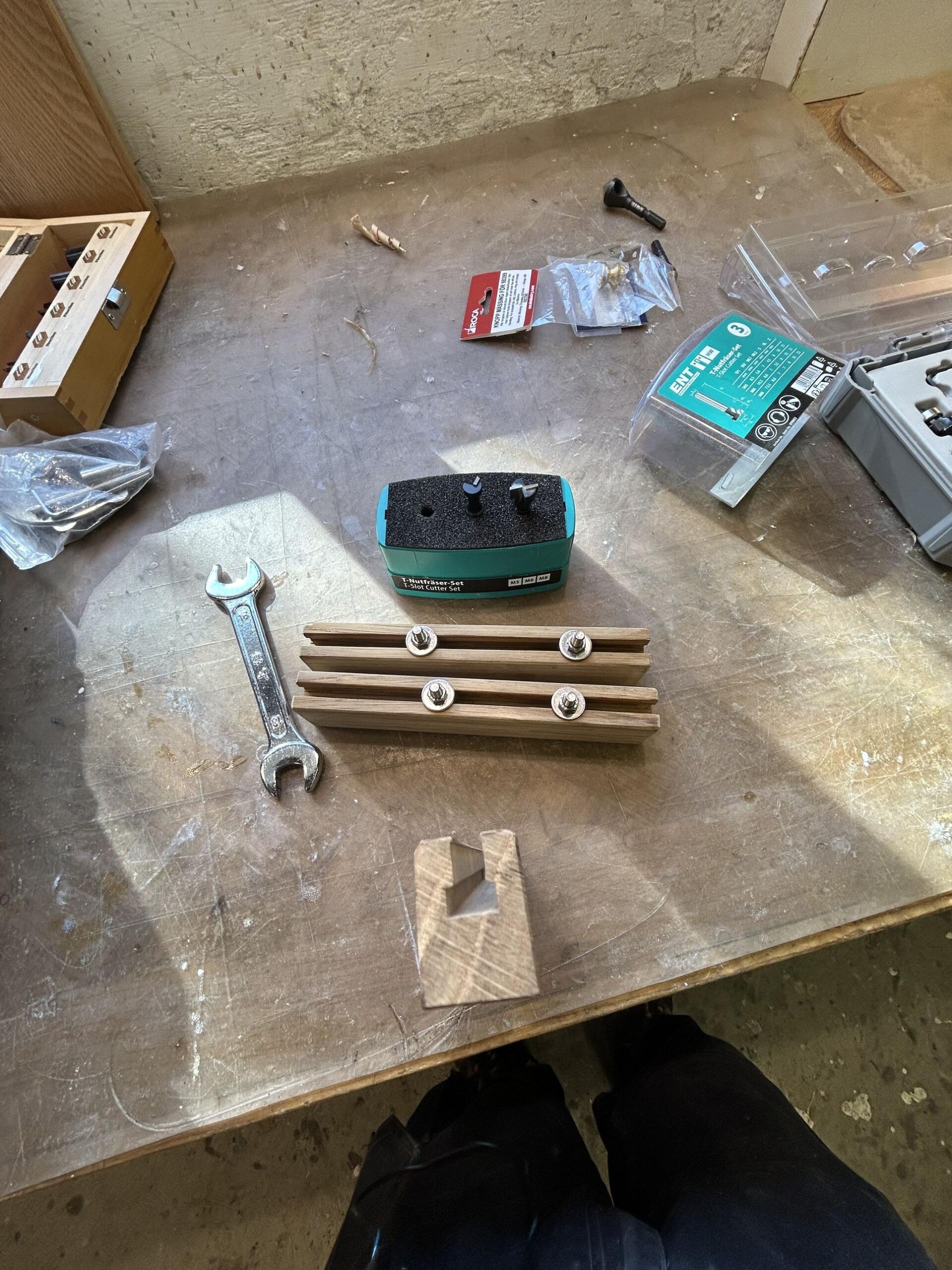

En ny bygel tillverkades av glasfiber och epoxi, i vilken radion kan placeras i valfri höjd. Samtidigt tillverkades ett par nätta reglar i ek, vilka försågs med frästa spår för en M5-skalle. På så vis kan nu radion flyttas i alla tre dimensioner och fås att liva helt med fronten av panelen när luckan stängs.

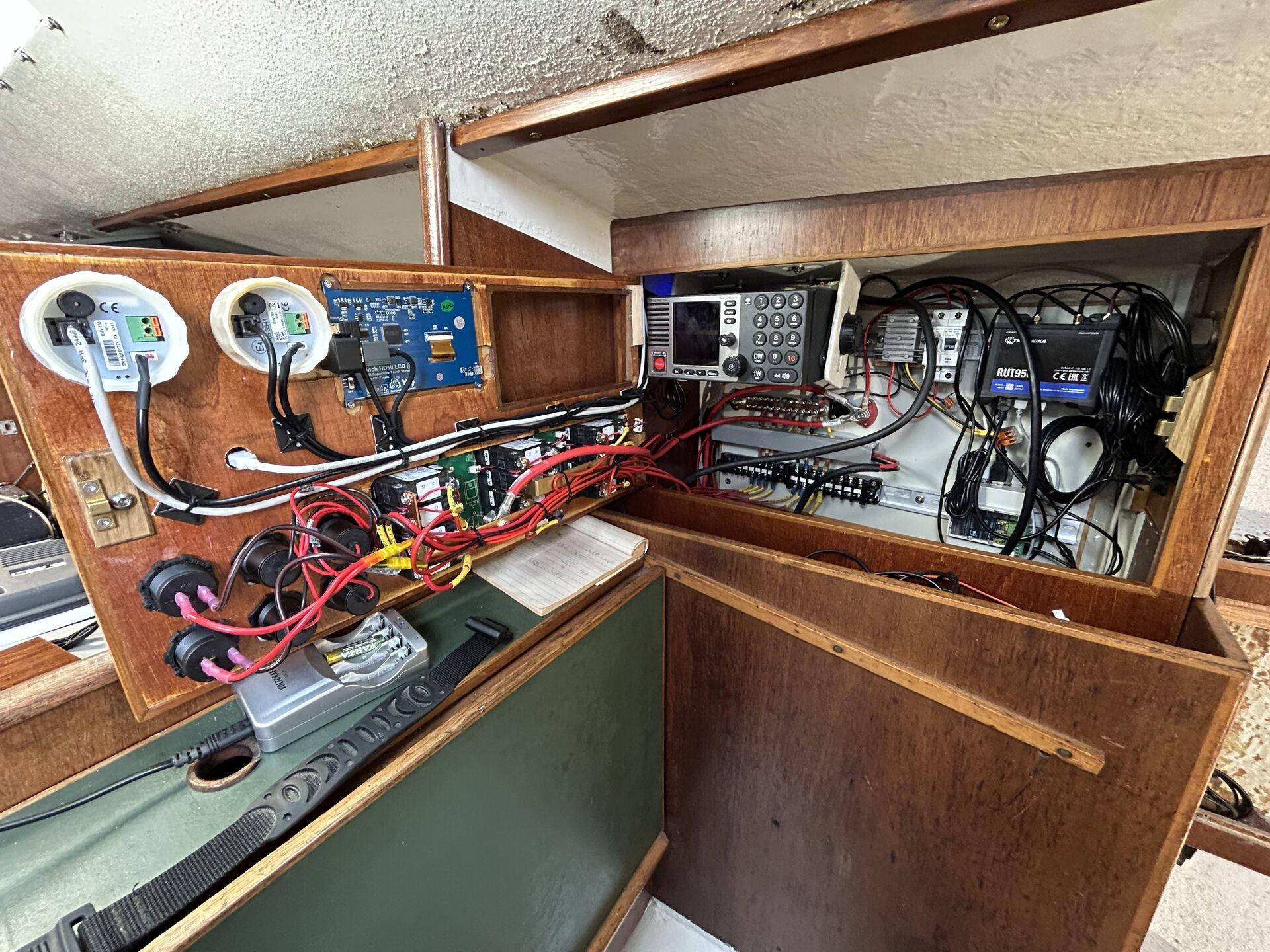

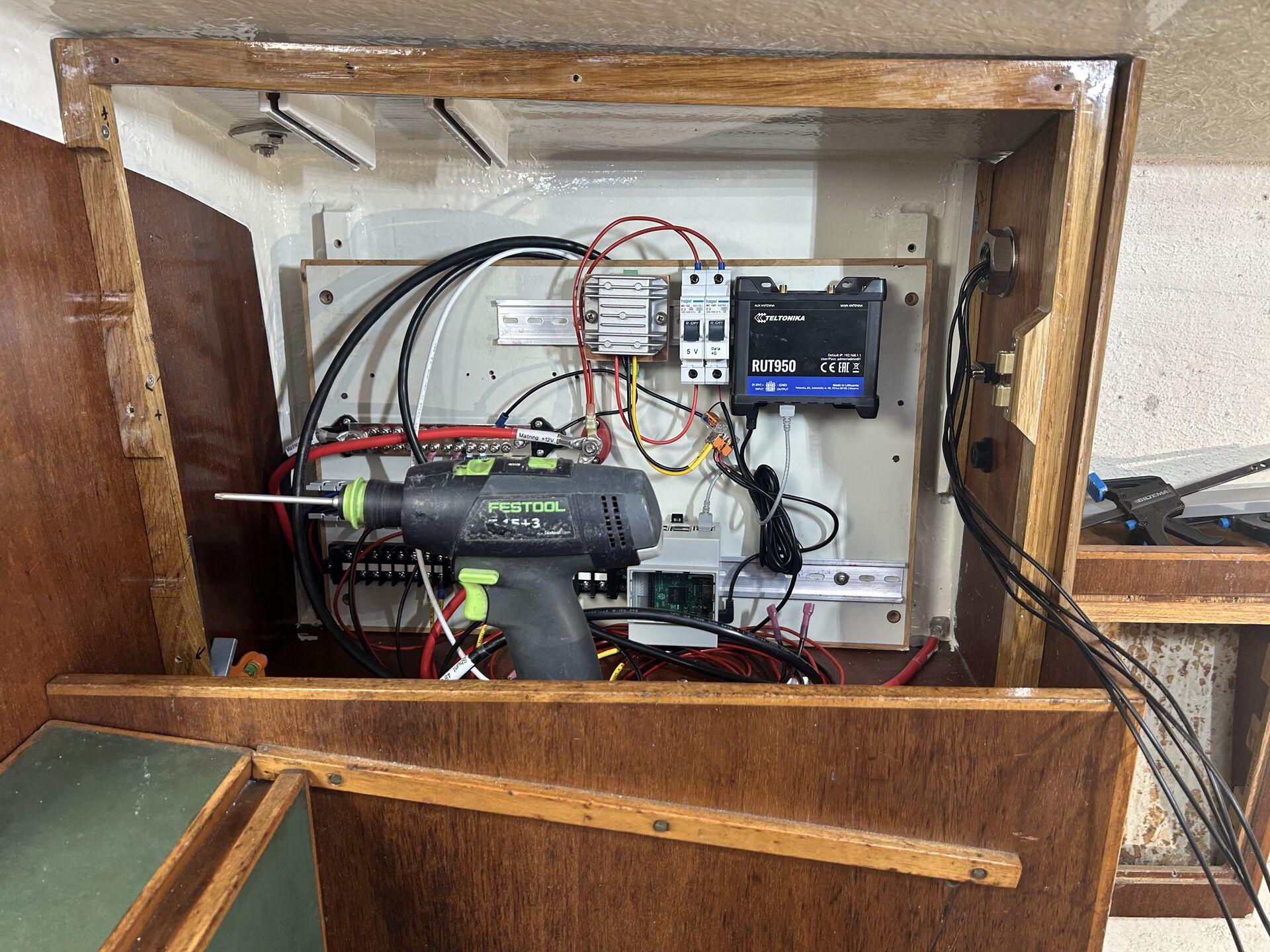

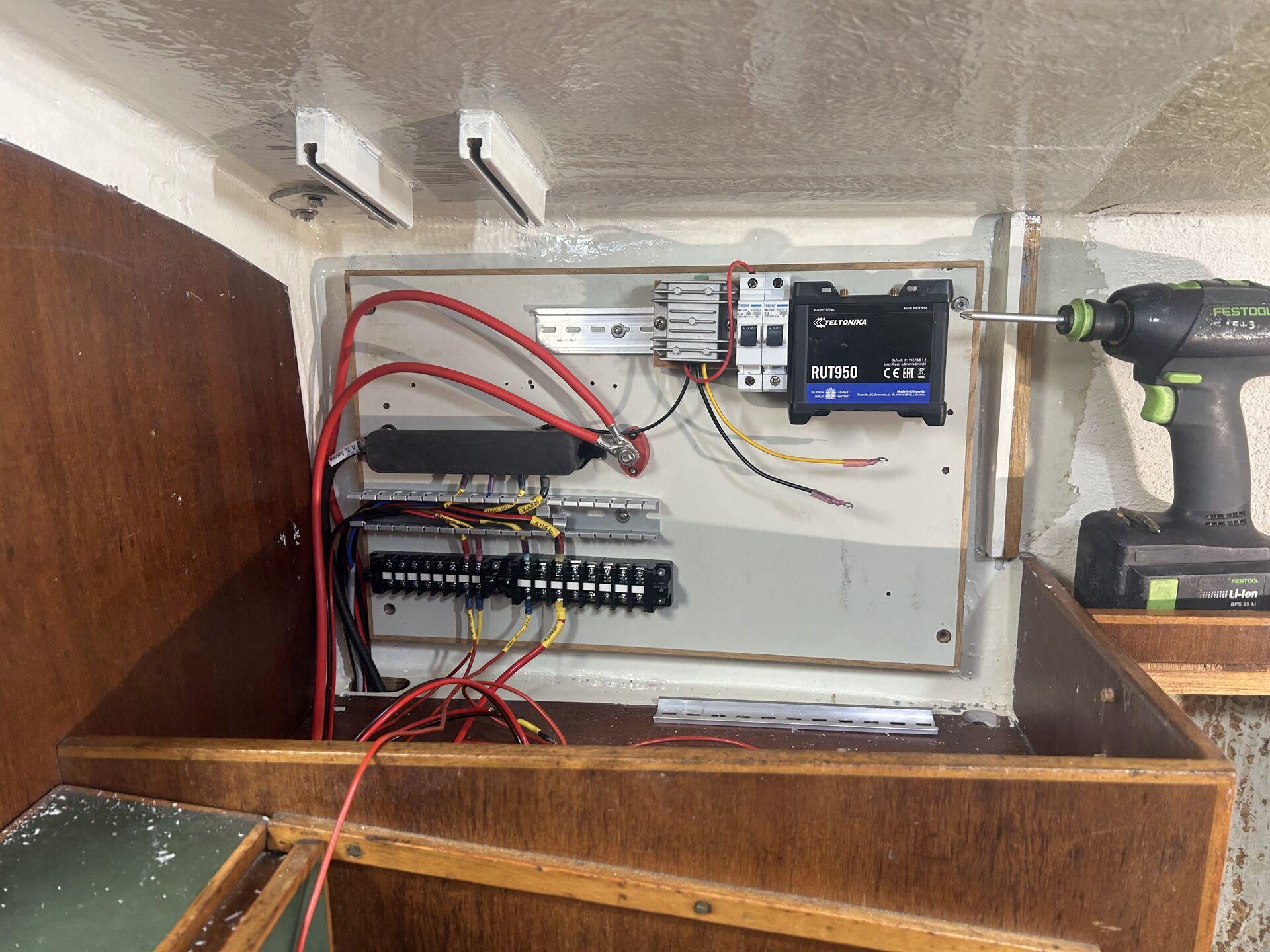

På skivan inuti elcentralen monterades minus-skena, kopplingsplintar till alla förbrukare, DIN-skena för fler säkringar, 4G-modem och Raspberry Pi. Alla kablar märktes upp med printad krympslang och anslöts vidare till brytarpanelen. Nya matarkablar drogs upp från 12 V batteriet och alla brytare märktes upp.

Kablarna från det uppgraderade 48 V-batteriet försågs med Deutsch-kontakter och kopplades in för visning av batteristatus. Raspberry Pi kör Venus OS och är ihopkopplad med alla Victron-prylarna, men det får jag ta i ett eget inlägg en annan dag.
